Hvis du er i tvivl om en komponent så kontakt Ivan, OZ7IS, på "hans kaldesignal callsign yahoo dk"
| Modstand | Nominel værdi | Leveret | Farvekode |
| R1, R22 | 27 kΩ | 27,4 kΩ | Rød violet gul rød brun |
| R2 | 10 kΩ | 10,0 kΩ | Brun sort sort rød brun |
| R3, R14, R18 | 180 Ω | 182 Ω 178 |
Brun grå rød sort brun Brun violet grå sort brun rød |
| R4, R7, R25, R29 | 22 Ω | 22,1 Ω | Rød rød brun guld brun |
| R5, R19 | 47 Ω | 47,5 Ω | Gul violet grøn guld brun rød |
| R6, R17 | 150 Ω | 150 Ω | Brun grøn sort sort brun (rød) |
| R8 | 8,2 kΩ | 8,25 kΩ | Grå rød grøn brun brun rød |
| R9 | 2,2 kΩ | 2,21 kΩ | Rød rød brun brun brun |
| R10 | 1,2 Ω | 1,21 Ω | Brun rød brun sølv brun brun |
| R11 | 5,6 kΩ | 5,62 kΩ 5,49 kΩ |
Grøn blå rød brun brun rød Grøn gul hvid brun brun rød |
| R12 | 15 kΩ | 15,0 kΩ | Brun grøn sort rød brun |
| R13 | 1 kΩ | 1,00 kΩ | Brun sort sort brun brun |
| R15, R16, R24 | 39 Ω | 39(,2) Ω | Orange hvid (rød) guld brun (rød) |
| R20 | 22 kΩ | 22,1 kΩ | Rød rød brun rød brun rød |
| R21 | 3,3 kΩ | 3,32 kΩ | Orange orange rød brun brun |
| R23 | 1,5 kΩ | 1,5 kΩ | Brun grøn sort brun brun |
| R26* | 1 kΩ eller 680 Ω |
1,00 kΩ 681 Ω |
Brun sort sort brun brun Blå grå brun sort brun rød |
| R27 | 4,7 kΩ | 4,75 kΩ | Gul violet grøn brun brun rød |
| R28 | 12 Ω | 12,1 Ω | Brun rød brun guld brun rød |
| R30, R31 | 82 Ω | 82,5 Ω | Grå rød grøn guld brun |
| VR | 250 Ω | 220 Ω | Liggende trimmepotentiometer |
Alle modstande er 0,25/0,40 W metalfilm.
*: Se ændringer nederst på siden.
| Kondensator | Nominel værdi | Mærkning |
| C1, C7, C14, C24, C26, C32 | 120 pF | n12 |
| C2, C8, C28 | 27 pF | 27 |
| C3, C4, C30, C31 | 22 pF | 22 |
| C5, C6, C27, C29 | 1 pF | 1 |
| C9 | 270 pF | 271 |
| C10, C11, C25 | 33 pF | 33 |
| C12 | 3,3 pF | 3.3 |
| C13, C34, C35 | 39 pF | 39J 100V |
| C15 | 100 nF polyfilm, 2-modul |
µ1K63, blå eller 100nK, gul |
| C16 | 1 µF, 25 V, elektrolyt, vandret | 1µ0/25V |
| C17, C18 | 22 µF, 25 V, elektrolyt, vandret | 22µ/25V |
| C19, C21 | 82 pF | 82 |
| C20 | 150 pF | n15 |
| C22 | 10 pF | 10 |
| C23 | 47 pF | 47 |
| C33 | 1 nF | 1n0, lille gul |
| C36, C37 | 12 pF | 12p, grågrøn sort top |
| C38-C59 | 10 nF | 10n, gul grøn top/brun 103 |
Alle kondensatorer er keramiske 1 modul, 2,54 mm, hvis ikke andet er angivet.
| Komponent | Mulige komponenter | Leveret |
| D1, D2 | 5,6 V zenerdiode, 0,5 W | Blå |
| D3, D4 | 1N4004 eller tilsvarende | 1N4006, sort |
| D5, D6, D7 | 1N4148 eller tilsvarende | 1N4148, rødorange |
| IC1 | 78L08 | 78L08 |
| Q1, Q8 | BF988, BF981, BF900, BF960, BF961, BF964 | BF988, BF964 eller BF961, tekst nedad, D langt ben, husk ferritperler |
| Q2, Q7 | J309, J310, U310 | J309 eller J310 |
| Q3, Q4 | BD442, BD434, BD438, BD136, BD140 | BD442, Q3 metal vest, Q4 metal øst |
| Q5 | BC337 | BC337 |
| Q6 | BFW93, BFW92(A) | BFW92A, tekst opad, C langt ben |
| Q9 | BFR96 | BFR96, tekst opad, C langt ben |
| Spole | Type | Kommentar |
| DR1, DR8 | 6,8 µH 10 µH 12,5 µH |
Neosid, blåt hus, 6.8 Neosid, blåt hus, 10 Neosid, blåt hus |
| DR2, DR6 | 12,5 µH18 µH 27 µH |
Neosid, blåt hus Neosid, blåt hus, 18, eller slet ingen mærkning Neosid, blåt hus, 27, eller slet ingen mærkning |
| DR3, DR4, DR5 | Ferritperle | Monteringstråd føres gennem hullet i perlen, store perler |
| DR7 | 15 µH HF-drossel | Axial, brun grøn sort sølv |
| DR9, DR10 (Drain-drossel) | Ferritperle | Til montering rundt om drain-benet på Q1 og Q8, lille perle |
| L1, L2, L3, L4, L12, L13, L14, L15 | Neosid 00 5231 03 | Gråt hus |
| L5, L16 | Neosid 00 5061 00 | Mærket 5061 |
| L6, L7, L8 | Neosid 00 5048 00 | Toppen mærket med gul og grå prikker |
| L9, L10, L11 | Neosid 00 5049 00 | Mærket 5049 |
L1-L16: Hvis spolerne har et femte ben, det der IKKE sidder i et hjørne, klippes det af. Inden spolerne monteres bør kernerne skrues frem og tilbage. Det vil gøre justering nemmere bagefter.
| MX1, MX2 | SBL-1, IE500(A), IE800(F), HPF-505 |
| Krystal | 42 MHz, tredje overtone, HC49/U |
| Hvidblikkasse | 148 x 74 x 30 mm3 |
| BNC-bøsninger | 4 x BNC-bøsninger der loddes i. Fjern de fire ben på hver bøsning |
| Gennemføringskondensatorer | 3 x 1 nF, loddebare i 2,2 mm eller 3,2 mm hul |
| Relæ | FRT2SB-Sd |
| Blikskærme | Stor til overside, lille til underside |
| Trimmepind | Lyseblå |
| 10 cm coax | Bruges hvis der ønskes separat 28 MHz RX |
For at reducere mulig lækage fra lokaloscillatoren kan det være en fordel at montere to skærme, en på oversiden og en på undersiden. De anbefalede mindste størrelser er skitseret i figur 1. De kan med fordel være større men så kan det være svært at servicere transverteren på et senere tidspunkt. Skærmene monteres når alle de andre komponenter er monteret.

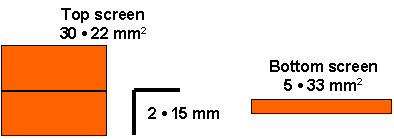

Figur 1. Størrelsen på bund- og topskærme og hvordan topskærmen skal bugges.

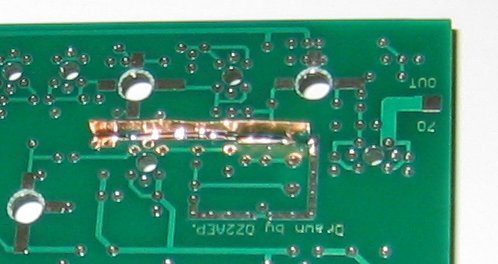

Figur 2. Bundskærm.

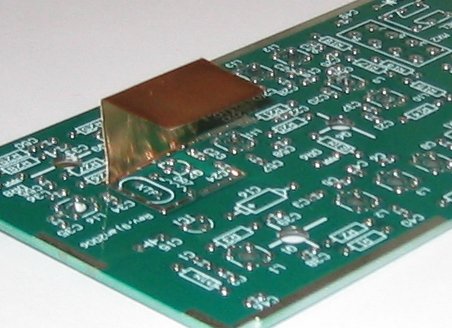

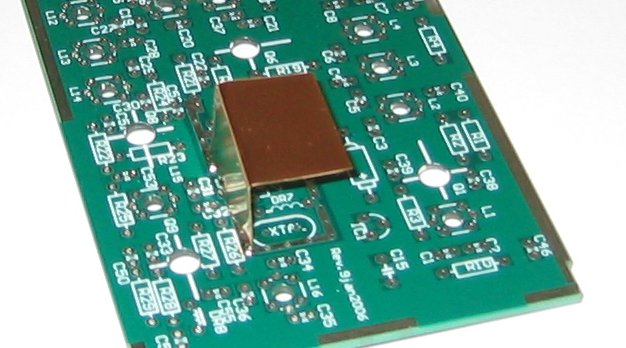

Figur 3. Topskærm.
I forbindelse med dette byggesæt, og 70 MHz båndet generelt, er et par web-adresser specielt relevante hvis du f.eks. har behov for ekstra information, rettelser mv. Der er altid en, som kan hjælpe eller give et par gode råd.
Graham, G3LCT, forslår at der også monteres en lille ferritperle på Q8 drain Q8, like som på Q1, for at forebygge ustabilitet.
Mark, GM4ISM, forslår at reducere R26 til 680 Ω for at reducere hvilestrømmen i Q9 og derved sænke tomgangseffekten. Enten kan R26 ændres til 680 Ω modstand eller den kan monteres en 2,2 kΩ modstand parallelt med den eksisterende 1 kΩ modstand.
