Komponenter til 70 MHz Transverter

Revision 1 - Byggesæt solgt i 2005

Modstande

Modstand	Nominel værdi	Leveret	Farvekode
R1, R22	27 kΩ	27,4 kΩ	Rød violet gul rød brun
R2, R23	10 kΩ	10,0 kΩ	Brun sort sort rød brun
R3, R14, R18	180 Ω	182 Ω	Brun grå rød sort brun
R4, R7, R25, R29	22 Ω	22,1 Ω	Rød rød brun guld brun
R5, R19	47 Ω	47,5 Ω	Gul violet grøn guld brun rød
R6, R17	150 Ω	150 Ω	Brun grøn sort sort brun (rød)
R8	8,2 kΩ	8,25 kΩ	Grå rød grøn brun brun rød
R9	2,2 kΩ	2,21 kΩ	Rød rød brun brun brun
R10	1,2 Ω	1,21 Ω	Brun rød brun sølv brun brun
R11	5,6 kΩ	5,62 kΩ 5,49 kΩ	Grøn blå rød brun brun rød Grøn gul hvid brun brun rød
R12	15 kΩ	15,0 kΩ	Brun grøn sort rød brun
R13, R26	1 kΩ	1,00 kΩ	Brun sort sort brun brun
R15, R16, R24	39 Ω	39,2 Ω	Orange hvid rød guld brun rød
R20	22 kΩ	22,1 kΩ	Rød rød brun rød brun rød
R21	3,3 kΩ	3,32 kΩ	Orange orange rød brun brun
R27	4,7 kΩ	4,75 kΩ	Gul violet grøn brun brun rød
R28	12 Ω	12,1 Ω	Brun rød brun guld brun rød
R30, R31	82 Ω	82,5 Ω	Grå rød grøn guld brun
VR	250 Ω	220 Ω

Alle modstande er 0,25/0,40 W metalfilm.

Kondensatorer

Kondensator	Nominel værdi	Mærkning
C1, C7, C14, C24, C26, C32	120 pF	n12
C2, C8, C28	27 pF	27
C3, C4, C30, C31	22 pF	22
C5, C6, C27, C29	1 pF	1
C9	270 pF	271
C10, C11, C25	33 pF	33
C12	3,3 pF	3.3
C13, C34, C35	39 pF	39J 100V
C15	100 nF polyfilm, 2-modul	µ1K63, blå eller 100nK, gul
C16	1 µF, 100 V, elektrolyt, vandret	1µ0/100V
C17, C18	22 µF, 25 V, elektrolyt, vandret	22µ/25V
C19, C21	82 pF	82
C20	150 pF	n15
C22	10 pF	10
C23	47 pF	47
C33	1 nF	1n0, lille gul
C36, C37	12 pF	12p, grågrøn sort top
C38-C58	10 nF	10n, gul grøn top/brun 103

Alle kondensatorer er keramiske 1 modul, 2,54 mm, hvis ikke andet er angivet.

Halvledere

Komponent	Mulige komponenter	Leveret
D1, D2	5,6 V zenerdiode, 0,5 W	Blå
D3, D4	1N4004 eller tilsvarende	1N4006, sort
D5, D6, D7	1N4148 eller tilsvarende	1N4148, rødorange
IC1	78L08	78L08
Q1, Q8	BF988, BF981, BF900, BF960	BF988, tekst nedad, D langt ben
Q2, Q7	J310, U310	J310
Q3, Q4	BD442, BD434, BD438, BD136, BD140	BD442, Q3 metal vest, Q4 metal øst
Q5	BC337	BC337
Q6	BFW93, BFW92	BFW93, tekst opad, C langt ben
Q9	BFR96	BFR96, tekst opad, C langt ben

Spoler

Spole	Type	Kommentar
DR1, DR2, DR6, DR8	10 µH	Neosid, blåt hus, 10
(DR2, DR6)	18 µH	Neosid, blåt hus, 18
DR3, DR4, DR5	Ferritperle	Monteringstråd føres gennem hullet i perlen, store perler
DR7	15 µH HF-drossel	Axial, brun grøn sort sølv
DR9 (Drain-drossel)	Ferritperle	Til montering rundt om drain-benet på Q1, lille perle
L1, L2, L3, L4, L12, L13, L14, L15	Neosid 00 5231 03	Gråt hus
L5, L16	Neosid 00 5061 00	Mærket 5061
L6, L7, L8	Neosid 00 5048 00	Toppen mærket med gul og grå prikker
L9, L10, L11	Neosid 00 5049 00	Mærket 5049

Hvis spolerne har et femte ben, det der IKKE sidder i et hjørne, klippes det af. På L6 til L11 og L16 kan man på undersiden se hvilke to ben hvor spoletråden er tilsluttet. Se til at den kommer til at vende rigtigt.

Øvrige

MX1, MX2	SBL-1, IE500, IE800, HPF-505
Krystal	42 MHz, tredje overtone, HC49/U
Hvidblikkasse	148 x 74 x 30 mm³
BNC-bøsninger	4 x BNC-bøsninger der loddes i. Fjern de fire ben på hver bøsning
Gennemføringskondensatorer	1 nF, loddebare i 3,2 mm hul
Relæ	Omron G5V-2
10 cm coax	Bruges hvis der ønskes separat 28 MHz RX

Øvrige informationer

I forbindelse med dette byggesæt, og 70 MHz båndet generelt, er et par web-adresser specielt relevante hvis du f.eks. har behov for ekstra information, rettelser mv. Der er altid en, som kan hjælpe eller give et par gode råd.

Diagram, komponentliste m.
Hjælpehjemmeside: www.rudius.net/oz2m/70mhz/transverter.htm
OZ 70 MHz Interessegruppe på Yahoo! Groups: groups.yahoo.com/group/oz70mhz

Ændringer

I byggesæt afsendt efter 2005-02-21 er nedenstående rettelser og anbefaling lavet.

Rettelser - gælder byggesæt afsendt før 2005-02-21

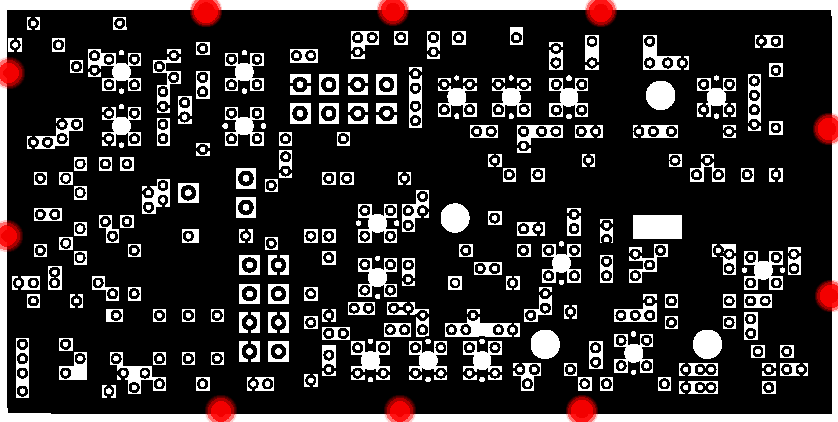

På oversiden mangler der en række afmaskninger så det er muligt at lodde printet fast til hvidblikkassen. Skrab to steder fri i kanten på øst- og vest-siden og tre steder på nord- og syd- siden. Et eksempel er her.

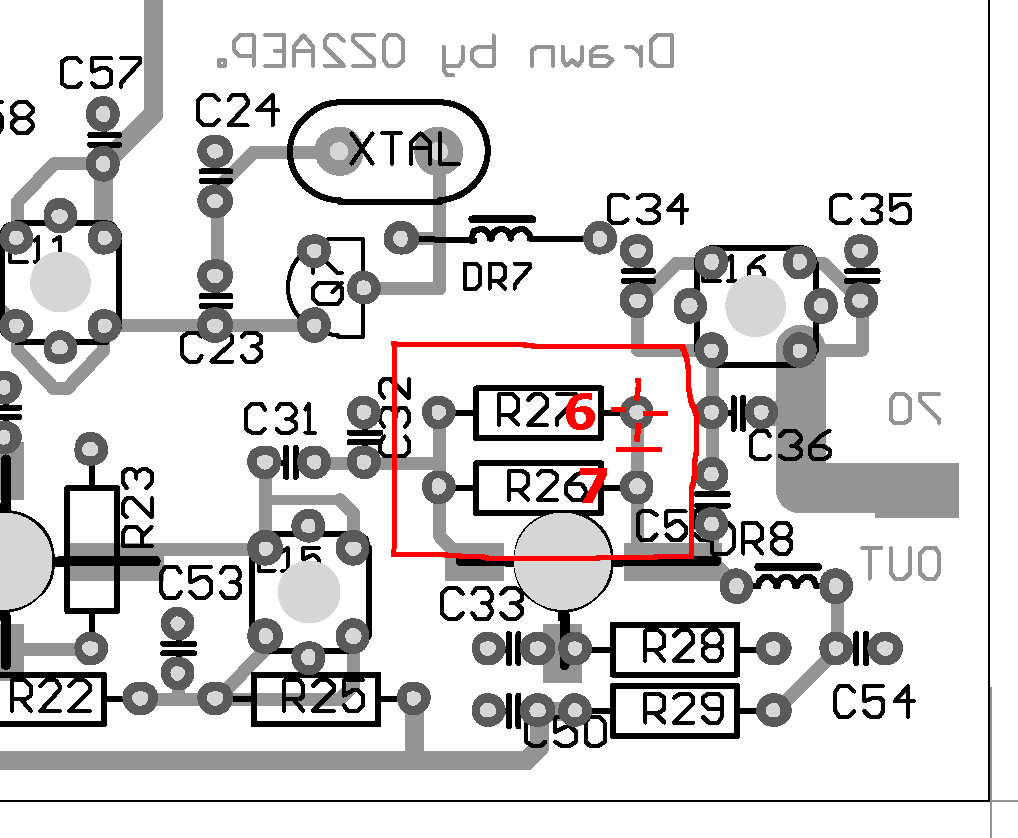

R26 har ikke fat i stel i øst-siden. Den nemmeste måde at klare dette på er at bytte om på R26 og R27, bryde banen mellem R26 og R27 på undersiden i øst, og lodde R26 til stel på oversiden i øst. Se hvordan her.

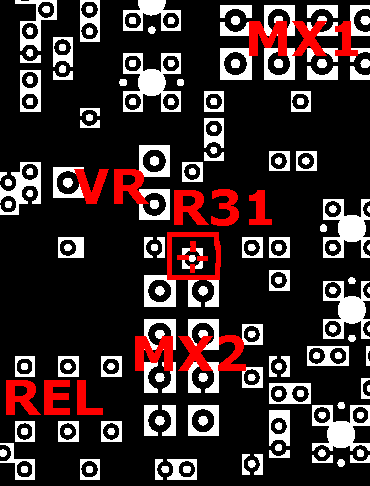

R31 skal forbindes til stel i "syd" på oversiden. Se hvor her.

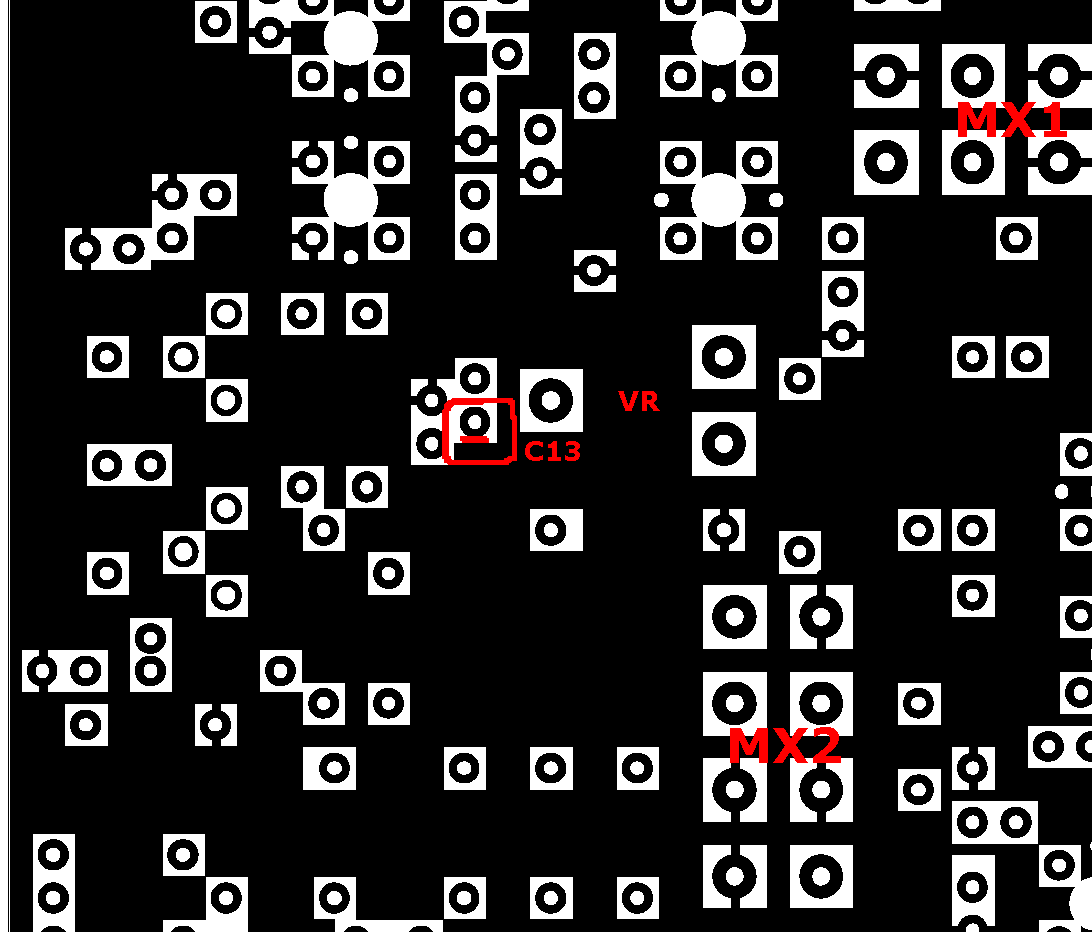

C13 er kostsluttet i "syd" på oversiden. Det er nemmest at rette fejlen med en skarp hobbykniv inden C13 monteres. Se hvor her.

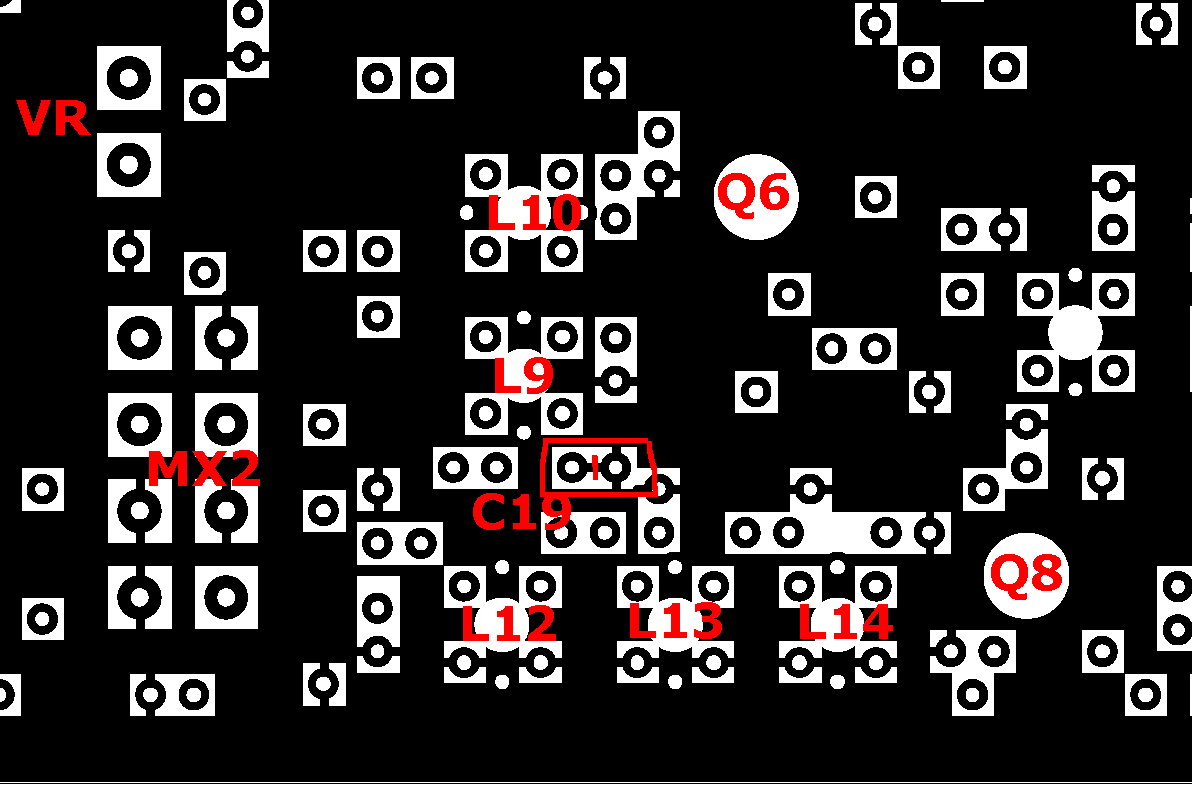

C19 er kortsluttet "med sig selv, mellem benene" på oversiden inde under silketrykket. Fejlen skal rettes inden C19 monteres. Se hvor her.

Anbefaling

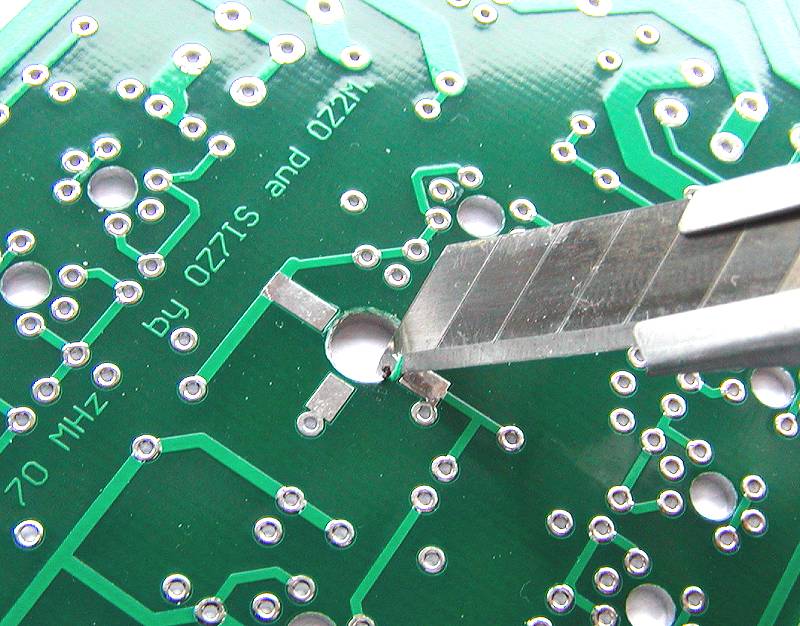

Erik, OZ1TF, foreslår at fjerne lidt af gennempletteringen omkring Q1, Q6, Q8 og Q9 på undersiden. Se hvordan her.

Obs!

Silketrykket til C51 ser ud som om der står C5. Se her.
L2 kan vendes forkert. Spoletråden skal være i vest-siden for at have forbindelse.

Modifikationer

42 MHz LO

Nogle transvertere har en LO rest på 42 MHz på 70 MHz TX udgangen. Denne rest kan mindskes ved at stelle krystallet og indsætte en skærm mellem L11 og L16 og lodde skærmen til stel også mellem L11 og L16. Denne modifikation er set at kunne reducere de 42 MHz med over 15 dB.

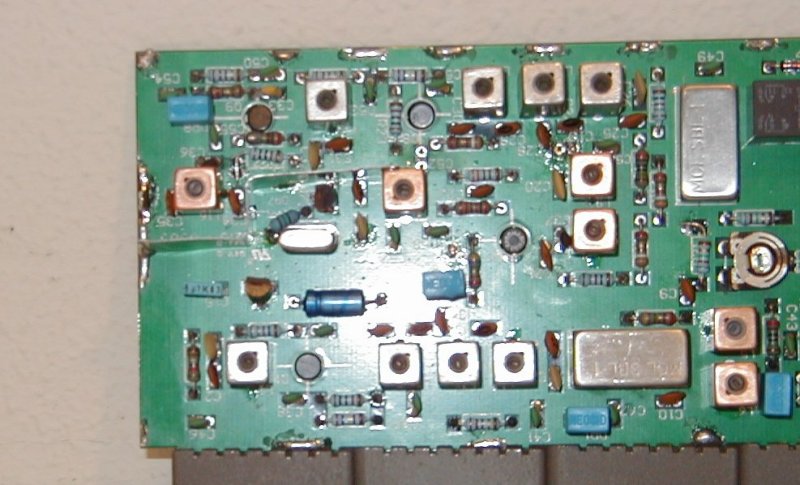

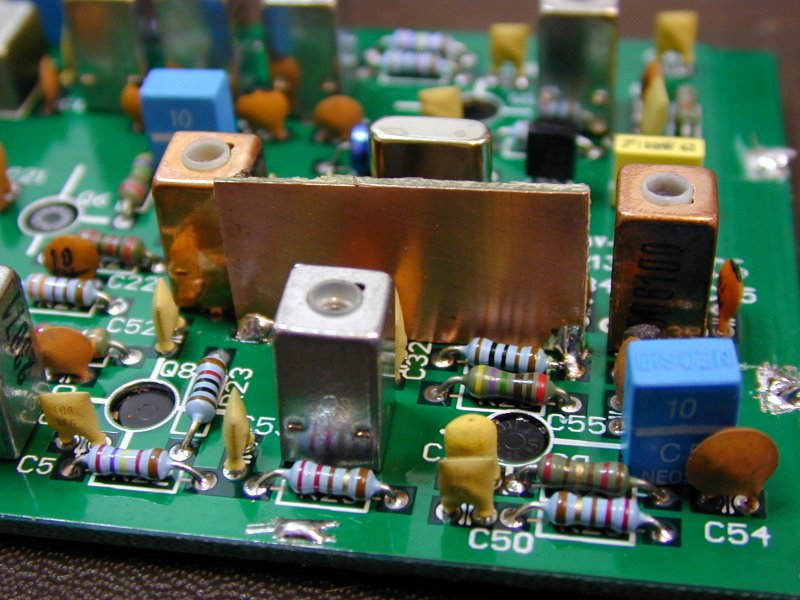

Jeg har testet samme ide på en anden transverter og i den blev det bare 10 dB værre fra -60 dBc til -50 dBc. Her er nogle succesfulde eksempler på skærme på oversiden: Paul, GW8IZR, Tim, OZ4GA.

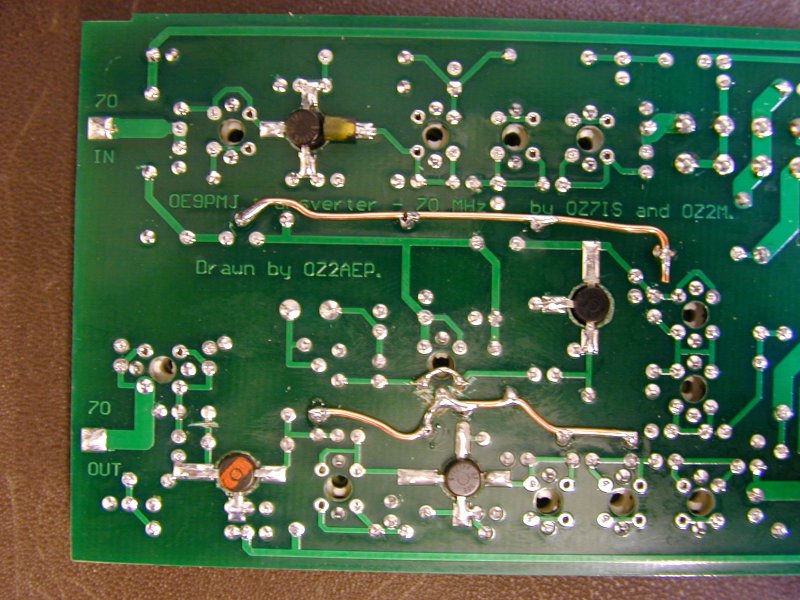

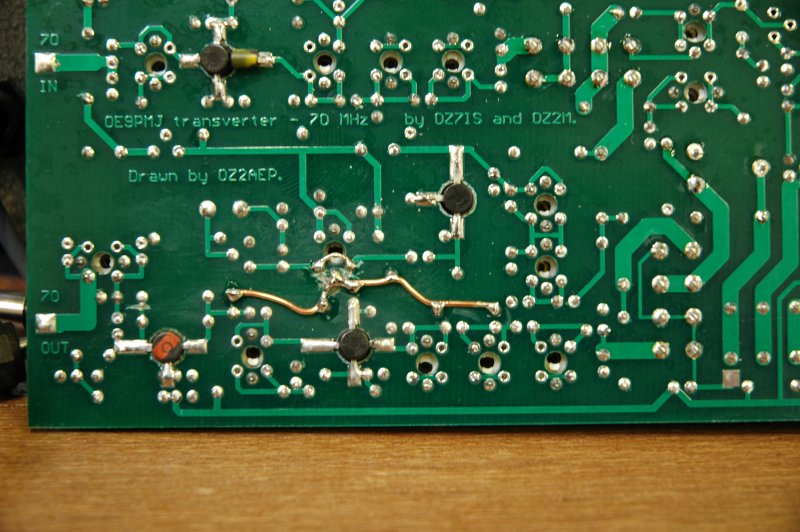

En anden mulighed er at skærme af på undersiden. Ifølge Paul, GW8IZR, har dette en større effekt end på oversiden se et eksempel her.

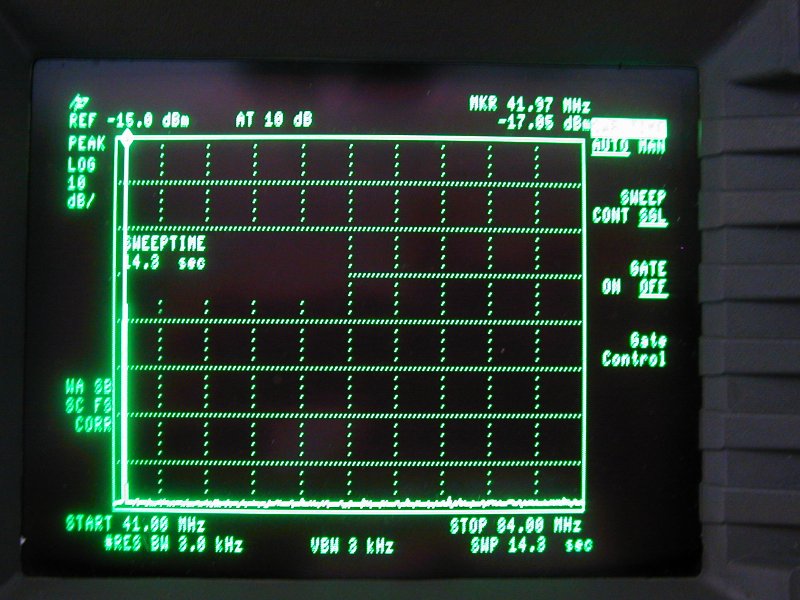

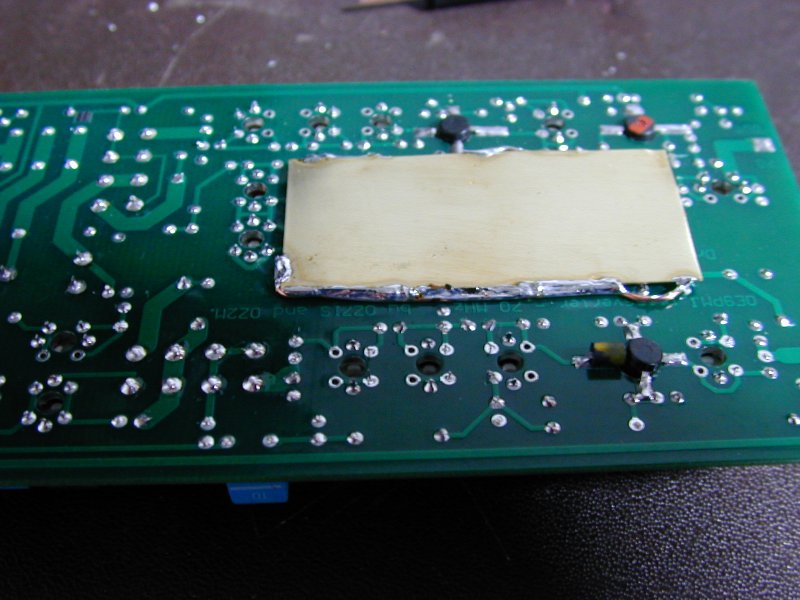

Paul, GW8IZR, har laver nogle flere forsøg på undersiden med en skærm, der dækker hele oscillatoren. Først installerede han to steltråde, så en dækplade og til sidst foretog han disse målinger, der viser af LO og harmoniske er under -65 dBc og uden topskærmen. Men den skader ikke så den kan med fordel forblive der hvis den allerede er monteret.

TX ustabilitet

Nogle transvertere udviser en tendens til selvsving på 70 MHz udgangen. Dette kan fjernes ved at nedsætte forstærkningen i Q8 ved at fjerne C52. Derved mindskes TX forstærkningen med ca. 6 dB.

Paul, GW8IZR, har laver nogle forsøg med at variere forsyningsspændingen fra 10 V til 18 V og kan ikke konstatere noget ustabilitet selv om C52 er monteres når TX BPF er sweepet på plads.

Uffe, PA5DD/OZ1DOQ, skriver:
"By searching the Internet I found a reference to an old article in the German magazine Funktelegramm. The article was written by Mike DL1GNM and should contain some changes to improve the stability of the original OE9PMJ transverter. I E-mailed Mike, and the change was to place a 10 nF capacitor parallel to C33 (1 nF) - the emitter de-coupling of the final transistor Q9 (BFR96).
To my surprise, this changed the tuning of Q9 quite a bit - an indication, that the 10nF capacitor had quite an effect. At the same time I have no more oscillations, even in the original configuration
and "max smoke" tuning method. I did solder my extra 1 kΩ resistor at G1 of Q8 back in to decrease the gain a bit.
I reckon the 1 nF capacitor was chosen with regard to BFR96 being a microwave transistor, but it seems that it does not provide proper decoupling at the working frequency due to the low impedance, at the emitter.
My conclusion is to add a 10nF SMD on the backside of C33 if you experience instability in the transmitter."

Bo, OZ2M, www.rudius.net/oz2m
